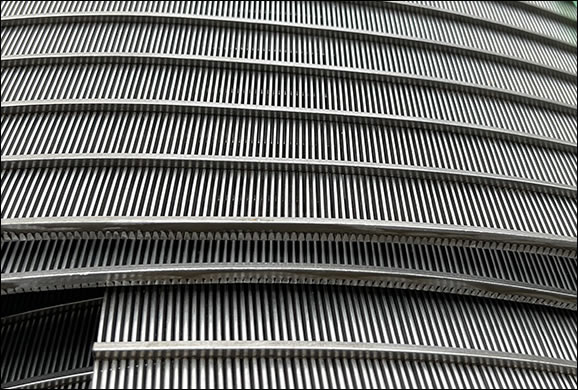

Wedge Wire Barrier for Gold Mining

We provide wedge wire screen for various ore mining projects.Write to us with your mining screen requirement, we shall be glad to help.

Following illustrated for reference, is the screens wedge wire barriers we offer for South America gold mining.

Wedge Wire Barrier - for Gold Project
Following wedge wire is for one of our customer starting a mining project in Guyana country who needs manufacturers of wedge wire screens and barriers.

Project design:

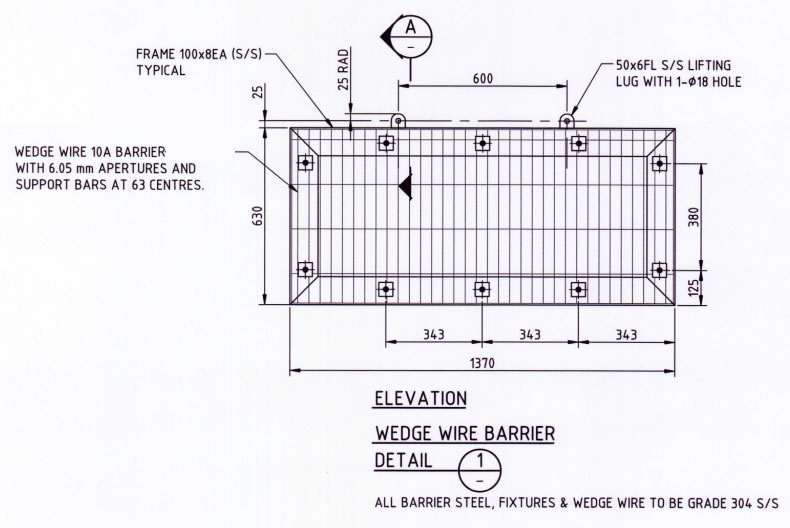

Drawing reference of wire wedge barrier

Design:
Wedge Wire Barrier for Mining
304 Stainless Steel Wedge Wire Barrier, 10A barrier, with 6.05mm aperture and support bars at 63 centers, Frame 100x8EA
Frame for steel barrier can be: 125x80x8UA
All barrier steel, fixtures and wedge wire to be grade 304 stainless steel.
Wire wedge barrier is for the Carbon Safety Bunker area.

Elements:
Ø=16 Reo Bar: Ø=16 REO Bar x 6mts. Long, Drive In Washdown Sump
Rail Type 22 kg/m, Floor 4900 Long, Drive In Washdown Sump
Wedge Wire Barrier, Wire Barrier To be in Grade A307 Stainless Steel, for Safety Carbon Screen Bunker
