Stainless Steel Woven Wire Mesh Filter Screen

Woven stainless steel wire mesh is popularly used as filter screen for filter elements manufacture. Supplied in disc, cylinder and panels shapes.

Filter Screen to Fuel Line Filter Element

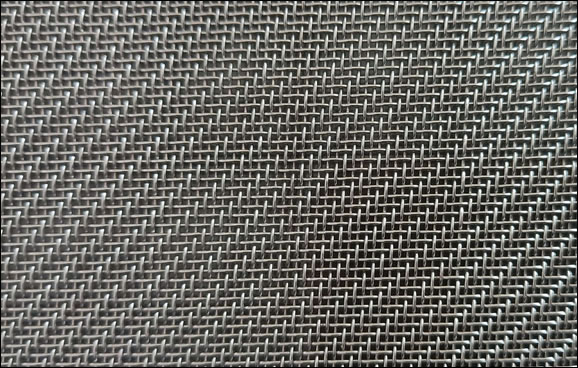

Woven ss screen mesh
Wire mesh woven, screen mesh filter, sus316, 10 micron, in 10m/roll
Wire mesh woven, screen mesh filter, sus316, 20 micron, in 10m/roll
Wire mesh woven, screen mesh filter, sus316, 30 micron, in 10m/roll

Weave Wire Screen in Multi Layer for Industrial Filter Screens
Inner dia:386mm tol +/-2.0 mm
Length:372mm tol +/-1.0 mm
Micron size:200microns
Weave wire screens: in 4 layer
Layer 1+3: w = 2.0 mm D 1.25 mm in SS 316 (1.4401)
Layer 2 : W 0.315 mm D 0.30 mm in SS 316 (1.4401) , 200 microns
All the 4 layers welded at top and bottom

Sieve Mesh Screen ASTM standards
in 304 & 316 as material for wire mesh.
75, 63, 50, 37.5, 25, 19, 12.5, 9.5, 4.75, 1.18mm
600, 425, 300, 250, 150, 75 micron
14, 10mm, 25, 180, 850, 107, 90 micron

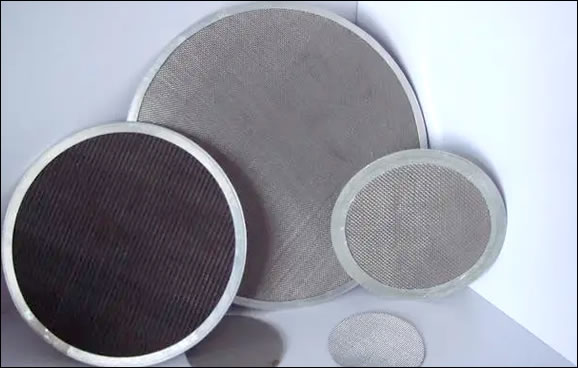

SS 316L Filter Disc Screen Element
Woven wire mesh ss 316L filter element
Plain woven wire mesh, . 171" OD (.250" OD optional), with stacked layers (either pressed or welded) of different wire diameter amount to ~. 032" total thickness.
Courser side ~. 2mm (.008") wire diameter, the opposite finer side (.004") wire diameter, with even finer wire diameter making up the inside layers.

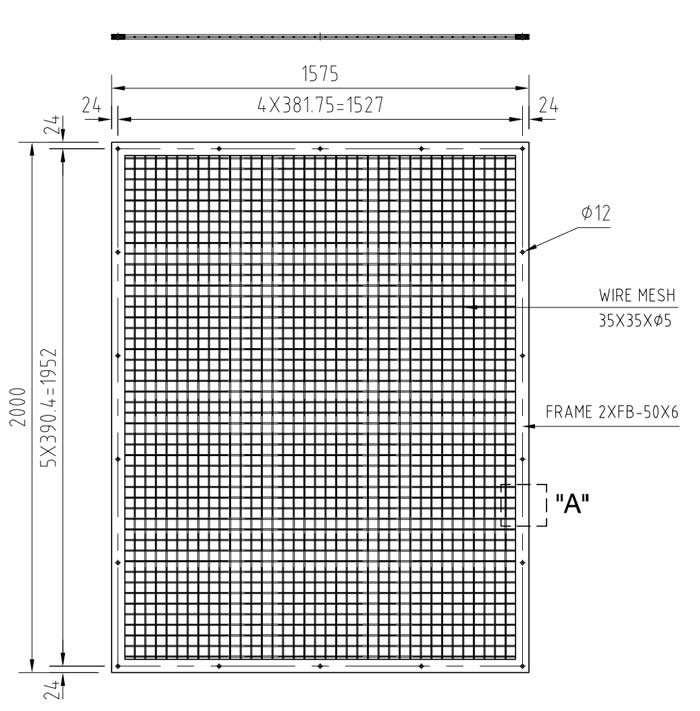

Wire Mesh Screen SS 316L

Weave type Wire Screen
Wire diameter:5mm
Opening size:35mm
Size 2000 * 1575
Material:SS316L

Weave type:

Heavy Duty Stainless Steel Wire Mesh Screen
Mesh: wire, 4m x 4m,1mm dia 5x1mm wire x 4mm aperture
Material: 304 ss
Stainless woven wire mesh sheet of 4m x 4m
Cut to vessel filter dimension and shape.

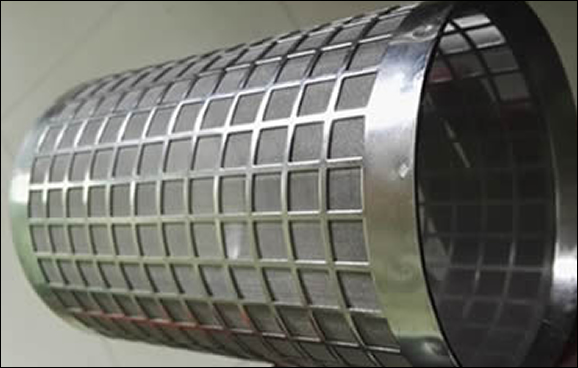

Woven Wire Mesh Filter Elements

The Length and Inside Diameter of the Filter vary according to specific needs.
Outside Diameter min. 105 mm.
Outerlayer: Perforated metal sheet: Perforation Thickness = 1.0 mm
Filter mesh: Stainless Steel Woven Mesh / Stainless Steel Screen Mesh # 30
10 mm X 10 mm Square Hole with 12.5 mm Hole Pitch
12.7 mm X 12.7 mm Square Hole with 15.0 mm Hole Pitch
Stainless Steel 304L or 316L on all materials.

Stainless Steel Mesh Woven can be used with perforated sheet to produce Multi Layer Shaker Screen:

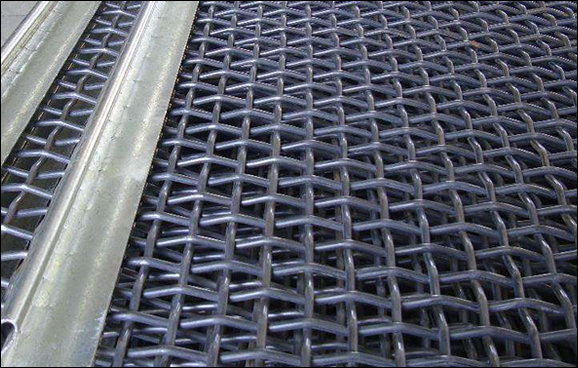

Hook strip flat mesh cloth panel for vibrating screen

We also supply woven wire screen precrimped and hooked, suitable for vibrating machine uses.
Stainless steel screen mesh made of pre-crimped wire offering high strength
Heavy Duty Crimped Wire Mesh Screen For Vibrating Sieving Mining
