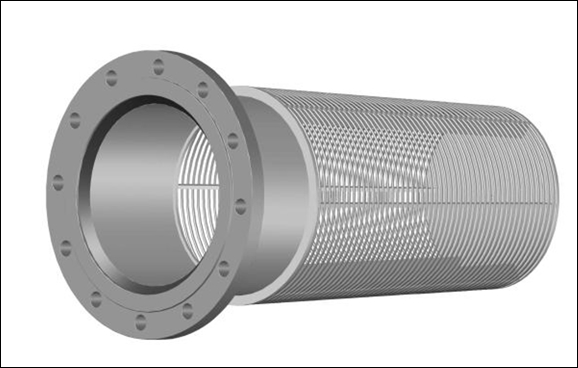

Wire Wrapped Suction Strainer

Atlas supplies external circumferential wedgewire suction strainers standard DIN 2501.

Strainer Specification:

Strainer 10" Flanged Stainless Steel (316) Wire Wrapped Suction Strainer

Total suction area 4712 cm2, the open area 3026.4 cm2 (64.2%).
Blank SS316 casing pipe for the connection assembly.
Structure: External circumferential wedge wire screen, not perforated sheet.

Wedge wire screen material for strainers:
Height of the wedge wire: 3.65mm.
Typical slot size 10mm.

Standard followed:
Slot size 10mm and the connection flange dimensions are according to the standard DIN 2501, bolt circle PN10 for DN250.
