Slotted Wedge Wire Screen - Wedge Wire Type Slot Screen with opening 10 micron - 400 micron, Mesh and Cylinders

We supply wedge wire with axial slots (runs parallel to axis) and radial slots (perpendicular to axis) for water filter system. Wedge Wire Type Slot Screens can be produced in a wide range of slot openings from 10 micron to 400 micron.

Slotted wedgewire screen offers smooth surface, uniform and accurate slots and mechanical strength unrivalled by other metal wire mesh screens.

Wedge Wire Type Slot Screen, Stainless Steel, FITO
Slot size -0.5 mm
Nominal O.D of screen -45 mm
Effective length of screen -280 mm
Material - Stainless steel
Collapse pressure -214 bar
FITO: Filtration Inside To Outside

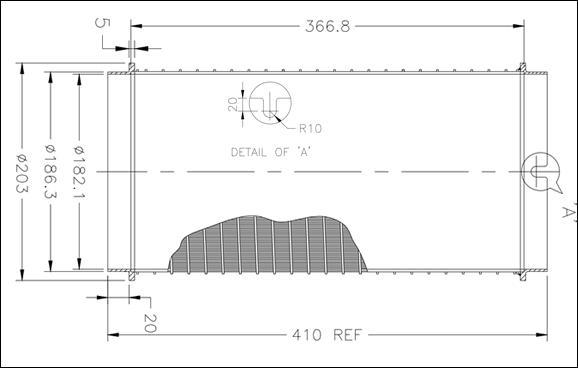

Slotted Wedge Wire Mesh(316 mesh)

Stainless steel 316 slot wedge wire mesh
1.Type: Slotted Wedge Wire
2. Mesh Size:40#
3. Micron Size:380
4. Inch:0.015
5.Open Area:33%
6. Material: S.S.316

Slot wedge wire screens in duplex stainless steel
10" diameter X 10 feet length X 0.5mm

Slot wire screen 304 SS
Sheet size:30" X 60"
Construction:.069" wire width on 3/8" diameter support rods at 3" centers
Slot Opening:.020" Nominal
Material:304 stainless steel

Slot Opening Wedge wire screen for machine application
Size: 516 x 960 mm
Slot width 0.4mm
Slot direction : along 516mm
Profile wire : per drwg


Support wire : 28mm pitch
Material: SUS 304

Flat screen 516x960
Materiak SUS 304
Screen Gap: 0.4 mm
Support wire space: 28 mm
Screen wire: SH-90
Support Wire: SR-250

SUS304 Wedge Wire Screen with Slot Opening: 90 Micron (0.060 mm)
Wedge wire Width: 0.76 mm.
Wedge wire Height: 1.30 mm.
Relief Angle: 13 degree

Support rods: 3 mm height x 1.3 mm width @ 9 mm. space between rod centers. (the size could be bigger but the spacing should be no larger than 10 mm.)
Frame: None
Size: 850 (Slot direction) x 1400 mm.
Slot Opening: 90 Micron (0.060 mm)
Slot Opening: 90 Micron (0.090 mm)
Slot Opening: 125 Micron (0.110 mm)

1/16" slot wedge wire
18" diameter x 18"long
Wire width 1mm
Screen size 562mm
Wide slot opening are parallel to width 635mm long

0.5mm, 0.6mm and 0.4mm slot opening wedge wire screen
0.5mm Slot Opening Wedge Wire
Panel dimension : 1,5m * 1,5m
Support rod : strong enough to keep the panel rigid.

Standard Wound wedge wire screen with slot 0.4mm, 0.2mm

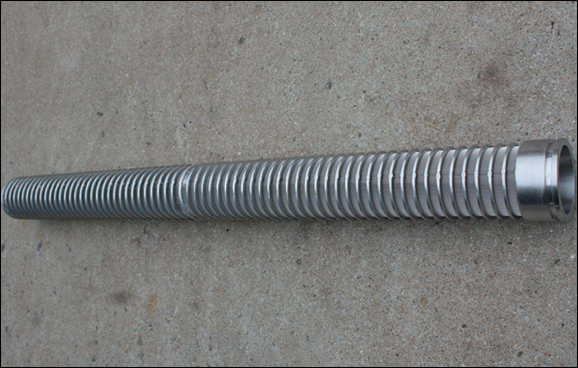

Stainless Steel Continuous Slot Wire Wrapped Screen
- External diameter: 50mm;
- Wire #60;
- Plain square ends;
- Length - per 2 metres each;
- Slot size - 0.4mm and 0.2 mm
- Material - 316/316L S.S.

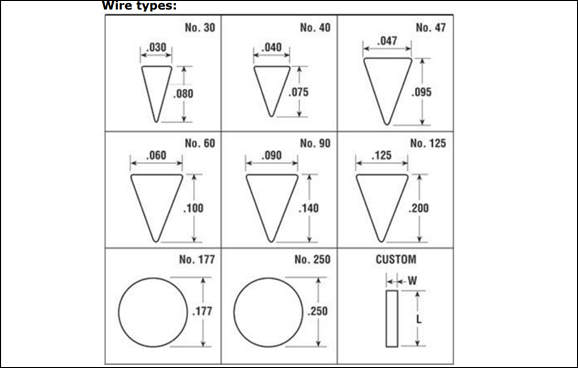

Screen Wire types:

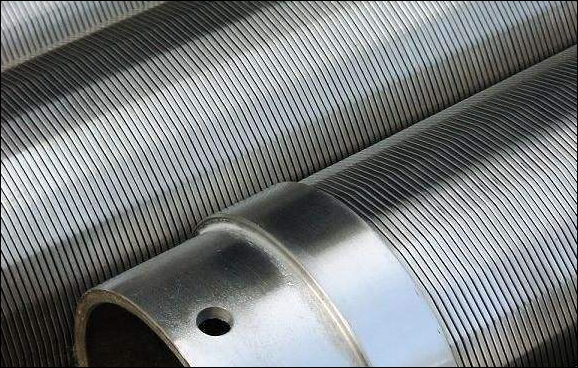

Slot Opening Wedge Wire Cylinders Filter Element

304 316L stainless steel johnson slot filter wedge wire screen
Material of Construction = Stainless Steel 304.
Cylinder size = 185 mm. O.D. X 375 mm. Long with external support rings.
Direction of flow of liquid: Inside to Outside.
Slot Opening
10 Micron
25 Micron
60 Micron
400 Micron
